光電復合纜技術解析
瀏覽次數：1927發布日期：2016-11-09

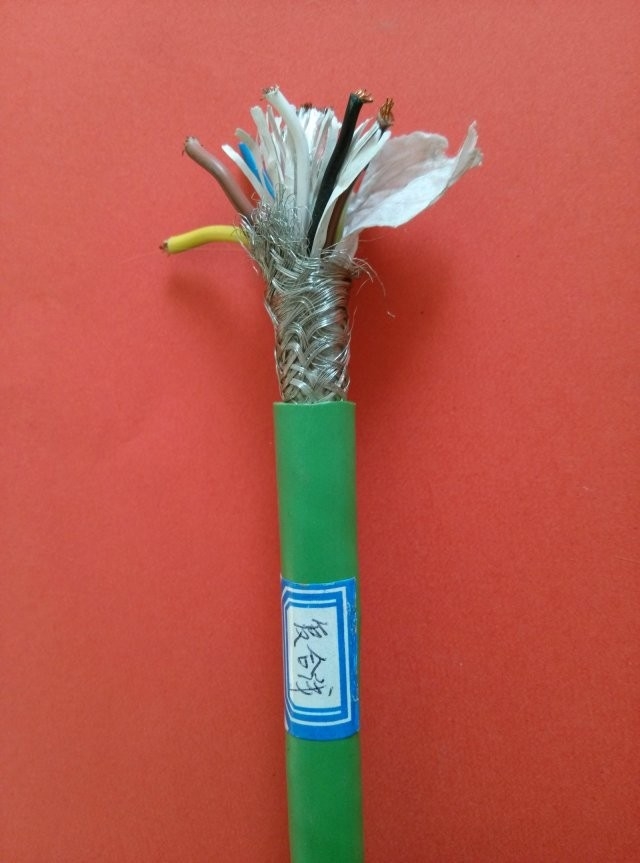

光電復合纜是將電力傳輸單元與光通信單元集成于統一護套內的綜合線纜。這類線纜在電力系統中既承擔電能輸送，又同時完成數據通信任務，使電力網與通信網形成實體化融合載體。
一、結構設計的集成邏輯
??1. 空間復用結構??
光電復合纜的結構設計體現了多維功能集成思想：
•??電力單元構造??
導體采用硬態無氧銅或高導電鋁合金，外層覆蓋交聯聚乙烯絕緣層。在10kV電壓等級纜體中，絕緣層厚度需精確確保擊穿場強達到特定閾值。半導電屏蔽層包裹導體形成均壓電場，銅帶繞包層則構成電磁屏蔽體系。
•光單元嵌入策略??
根據電壓等級選擇光纖單元排布方式：
•在380V低壓纜中，光纖單元置于絞合導體的空隙中
•10kV中壓纜采用不銹鋼中心管結構，管內填充阻水纖膏
•35kV高壓輸電線路將光纖單元置于相線絞層之間
不銹鋼管保護的光纖單元承受著導體發熱、機械應力等多重挑戰
•??防護體系設計??
外層防護包含多重功能：
· 鍍鋅鋼絲鎧裝層抵抗外力沖擊
· 阻水結構形成縱向密封屏障
· 耐候型聚乙烯護套抵御紫外線侵蝕
??2. 物理沖突的解決之道??
電磁干擾與機械應力是復合纜面臨的重大技術難題：
•采用銅帶縱包+半導電阻水帶構成雙屏蔽體系
•優化絞合節距減少光纖微彎
•導體緊壓工藝降低集膚效應
二、制造工藝與技術演進
??1. 精密制造過程??
在絞合成纜工序中，需要同時控制：
•光纖余長保持精確比例
•導體與光單元張力維持平衡
•阻水材料溫度保持在熔融狀態
??2. 智能化的未來方向??
光電復合纜技術正在向更高層面演進：
•全狀態感知型復合纜??：集成分布式光纖傳感，實現對纜體溫度、應變的實時監測
•??超高壓融合技術??：研發110kV電壓等級的復合結構
•??新材料應用??：碳纖維復合導體減輕重量，陶瓷涂層光纖提升耐溫性能
??3. 工藝控制核心??
•導體緊壓確保結構密實
•光纖單元精準定位避免偏心
•擠出成型過程控制絕緣均勻性
三、標準化應用實踐
??1. 電力系統典型配置??
•配電網低壓分支采用OPLC結構
•主干線路使用OPPC結構
•特殊跨越場景選擇ADSS構型
??2. 工程部署規范??
•牽引施工采用旋轉連接器防止扭絞
•轉角處設置不小于纜徑40倍的彎曲半徑
•接頭處理需采用雙密封結構
